在公司變電站的日常運維中，運維人員以各類表計數據為核心依據，精準評估設備健康狀況。然而，站內除精確的數字化、指針刻度式表計外，還廣泛存在著“非刻度式表計”，典型如變壓器、高壓套管的油位觀察窗等。這些表計結構簡潔，但僅依靠定性描述，不僅數據缺乏統一標準，更難以實現長期追溯與橫向對比。因此，制定一套科學、統一、可量化的非刻度式表計讀數標準，并輔以有效的巡視手段，成為公司提升設備精益化管理水平的迫切課題。

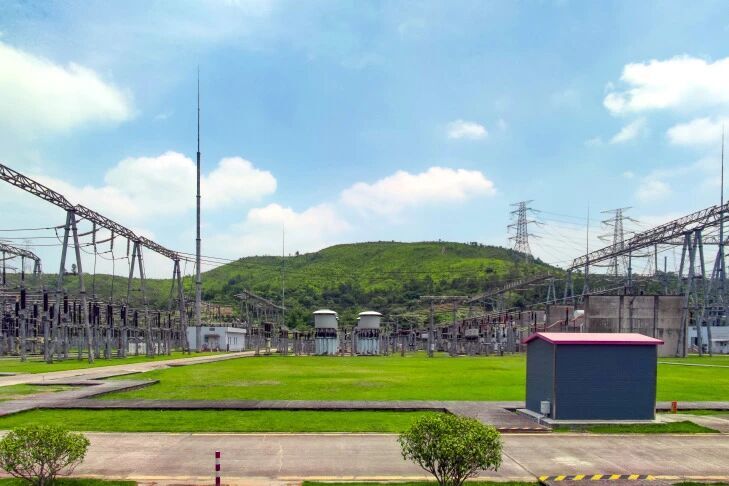

500千伏塘嶺變 國網臺州供電公司/供

為破解這一困境，公司超高壓變電運檢中心專門成立專項攻堅小組，通過深入研討與反復實踐驗證，形成了一系列行之有效的解決方案。

統一工作標準：

編制《非刻度式表計標準化巡視記錄卡》

超高壓變電運檢中心編制《非刻度式表計標準化巡視記錄卡》，明確巡視內容與要點，將油位等重要記錄項進行量化、圖形化呈現。具體油位折算規則如下：

01指針型油位計：

以標尺最低點（MIN）為0％、最高點（MAX）為100％，按指針當前位置比例折算為百分比記錄。

02單圓觀察窗：

按液面與圓孔中心線的高度占比，折算為百分比。

03雙圓觀察窗：

兩窗均滿油為100％，均無油為0％；上窗無油、下窗滿油為50％；上窗或下窗部分有油時，按兩窗高度比例折算（不計上下窗間距）。

創新巡視手段：

多措并舉攻克觀察難題

部分表計安裝位置高（如500千伏套管）、觀察環境差（反光），僅憑肉眼難以清晰讀取，超高壓變電運檢中心積極探索并推廣了多種特殊巡視手段。

01絕緣桿綁手機法

“又看不清了！”塘嶺變電站里，烈日炙烤著設備，運維人員小周仰頭盯著主變中性點套管的觀察窗，脖頸早已酸脹發麻。這個觀察窗位置極高，即便努力踮腳仰頭，也只能看到模糊的油位，定性描述難以統一，更無法按標準折算為百分比數據，成了運維工作的“老大難”。

塘嶺變2號主變中性點流變A相油位觀察窗

為破解這一問題，超高壓變電運檢中心攻堅小組先嘗試用高倍相機拍攝，卻被主變兩側的防火墻遮擋，80度仰角讓油位邊界模糊，無法精準判斷；有人提議用無人機，可因站內設備密集、強電磁場干擾，導致無人機定位失準、懸停不穩，險些觸碰帶電設備，方案剛試便叫停。

那段時間，每次巡視到這里，運維人員都圍著觀察窗發愁。有老師傅苦笑：“這就像守著關乎設備安全的重要秘密，卻找不到解碼的鑰匙。”

轉機來自一次日常巡檢。一名年輕運維人員小葉檢查高處設備時，用手機拍下細節傳回主控室。這個舉動突然點亮思路：“手機能拍高處，為啥不能湊上去觀察油位？”

運維人員通過絕緣桿綁手機法

識別塘雁4333流變油位

攻堅小組連夜開展安全論證，選用合格絕緣桿，用絕緣膠帶將手機固定在頂端，地面人員與頂端手機建立視頻通話。“慢慢升，往左挪點……”首次測試時，所有人都屏住呼吸。當絕緣桿抵達觀察窗旁時，屏幕上清晰浮現出油位分界線。“成了！”現場響起歡呼。

如今，“絕緣桿綁手機法”憑借操作簡便、觀測精準的優勢，已在超高壓變電運檢中心常態化應用，成為高處非刻度式表計觀測的標準化手段，破解了“特殊場景難觀測”痛點，推動變電站巡視從“模糊估讀”邁向“精準掌控”。

絕緣桿綁手機法效果

具體操作方法：運維人員將手機牢固綁在絕緣桿頂端，與地面另一位運維人員的手機進行視頻通話，并切換至后置攝像頭。將絕緣桿緩緩升至觀察窗附近，地面運維人員通過視頻畫面實時觀察；也可用后置攝像頭開啟視頻，升至觀察窗附近各角度緩慢擺動拍攝視頻后，挑選有用片段。

在超高壓變電運檢中心，這類立足現場的創新妙招還有不少。針對不同觀測場景的痛點，還探索出以下幾種實用方法：

02夜間手電觀察法

運維人員通過強光手電法

識別塘雁4333流變油位

夜間強光手電效果

針對白天強光反射無法觀察油位的情況，夜間采用強光手電照射觀察孔，通過燈光輔助獲得清晰影像，便于準確讀取油位。

03紅外測溫法

運維人員通過紅外測溫法

識別2號主變35千伏流變油位

紅外測溫效果

變壓器油（液體）比熱容大、溫度變化平緩，金屬外殼溫度變化幅度大，二者易形成明顯溫差，據此可通過紅外線熱像儀識別油位，具體分為兩種方式：

正向法（夜測）：夜間環境溫度下降時，金屬外殼散熱快、溫度偏低，內部油品散熱慢、溫度相對較高，用紅外線熱像儀掃描，有油部位呈“熱區”、無油空腔呈“冷區”，液面分界線清晰可辨；

反向法（日測）：夏日正午等高溫時段，陽光暴曬使金屬外殼升溫迅速、溫度偏高，內部油品升溫緩慢、溫度相對較低，此時掃描，有油部位呈“冷區”、無油空腔呈“熱區”，可清晰分辨液位。

04連通管法

連通管法測油位

采用連通器原理讀取油枕油位，操作流程如下：將透明軟皮管一端連接至設備取油嘴，另一端抬高至高于油枕最高油位處；操作時需保持合格電氣安全距離，且軟皮管應盡量縮短，以減少油品損耗；緩慢打開取油口閥門，觀察管內液位上升情況，待液面穩定后，軟皮管內的液面高度即與油枕內實際油位高度一致。

實施成效：

從“被動應對”到“主動預警”的質變

夜幕下的500千伏塘嶺變 國網臺州供電公司／供

全站非刻度式表計巡視記錄已實現從“定性描述”到“定量記錄”的關鍵飛躍：所有油位數據均以可比的百分比形式呈現，為繪制油位變化趨勢曲線、追溯設備油位波動規律提供了精準數據支撐。標準化巡視記錄卡明確了操作流程與判斷標準，讓巡視人員有章可循，大幅縮短油位讀取與判斷時間，顯著提升現場作業效率。

同時，多樣化的特殊觀測與診斷方法，可針對不同場景匹配最優工具，在嚴格保障作業安全的前提下，高效解決各類巡視痛點問題。

未來，公司超高壓變電運檢中心將進一步深化數據應用價值，重點探索基于人工智能的表計圖像自動識別和讀數技術，推動該技術與設備在線監測系統深度融合，持續助力更高水平智能運檢變電站建設，實現巡視工作的智能化、高效化升級。
